一張10kV臺架變圖解讀其安裝配置

發布時間:2022-12-28 點擊數:

路過一村寨看見一10kV臺變，將其照下，本次針對此臺變安裝圖解讀此臺變安裝配置。因各地區或者用途有所差異，故本解讀僅供起參考。其圖如下使示：

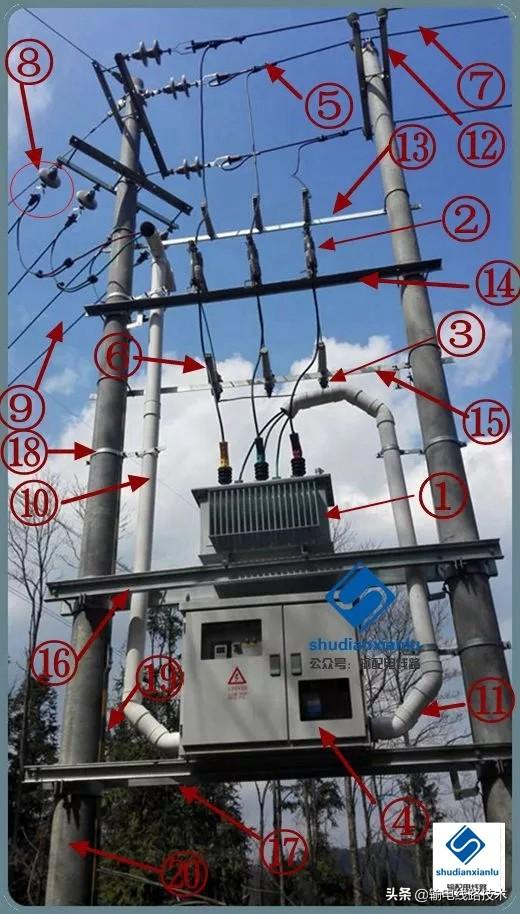

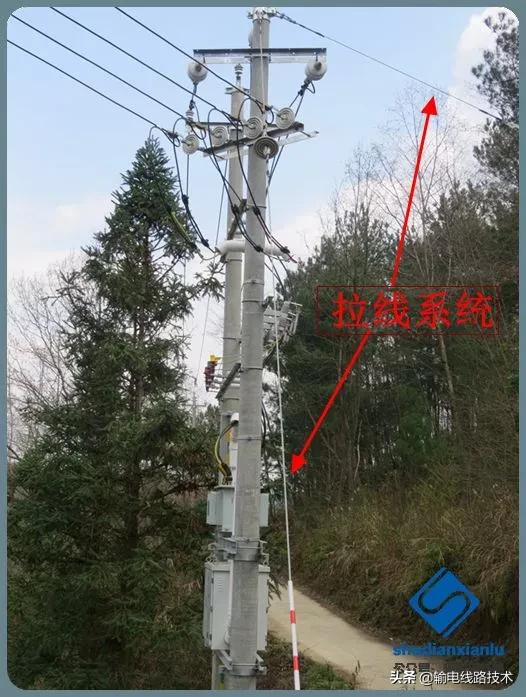

▲ 臺變安裝圖

上圖中按照順序分別是：

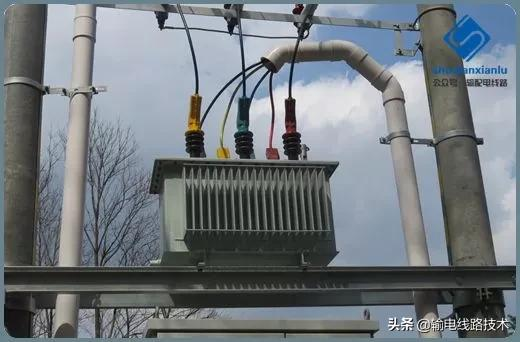

①、配電變壓器

配電變壓器，簡稱“配變”，指配電系統中根據電磁感應定律變換交流電壓和電流而傳輸交流電能的一種靜止電器。

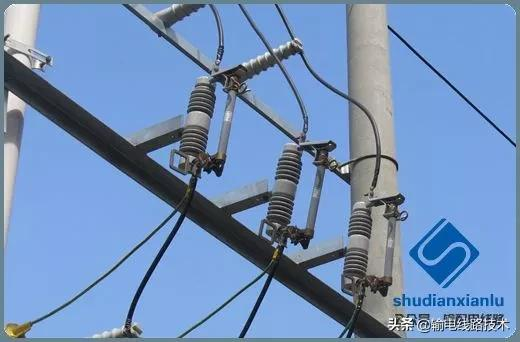

②、跌落式熔斷器

跌落式熔斷器是10kV配電線路分支線和配電變壓器最常用的一種短路保護開關，它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于10kV配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。

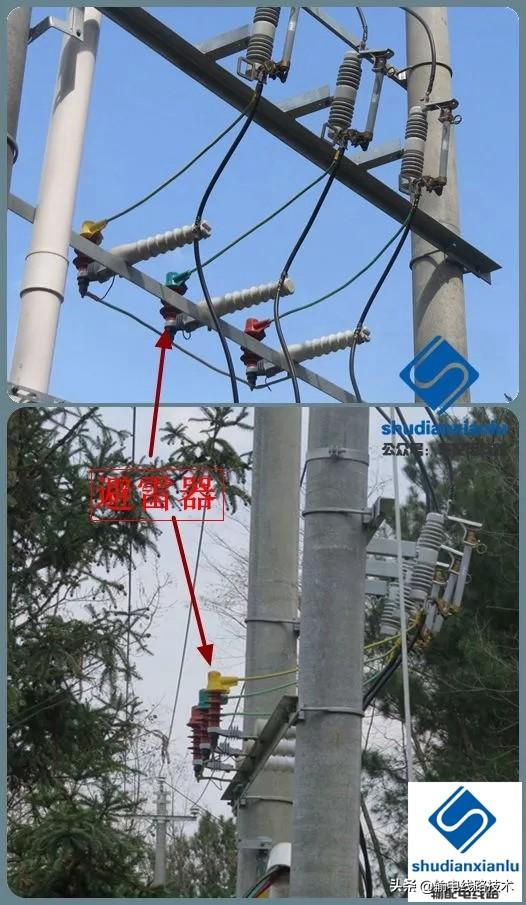

③、高壓氧化鋅避雷器

氧化鋅避雷器是具有良好保護性能的避雷器。利用氧化鋅良好的非線性伏安特性，使在正常工作電壓時流過避雷器的電流極?。ㄎ不蚝涟布墸?；當過電壓作用時，電阻急劇下降，泄放過電壓的能量，達到保護的效果。

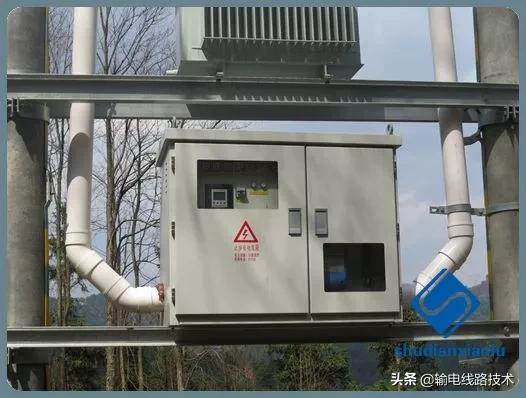

④、綜合配電箱

綜合配電箱是由生產的一種集電能分配、計量、保護、控制、無功補償于一體的新型綜合控制箱。

⑤、C型線夾

C型線夾是一類電力連接金具，作為接續電流的導體連接端子（線路接頭）的一種，要求有較大的通（續）流能力，因形似英文字母C而得名。

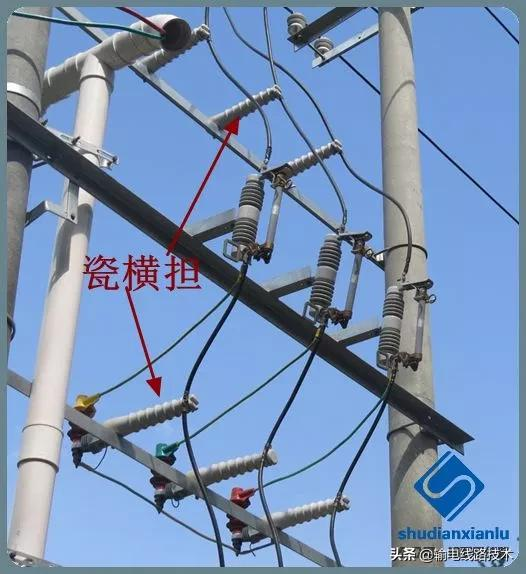

⑥、瓷橫擔

瓷橫擔，由鐵帽、鋼化玻璃件和鋼腳組成，并用水泥膠合劑膠合為一體的橫擔。

⑦、10kV絕緣導線

在導線外圍均勻而密封地包裹一層不導電的材料，如：樹脂、塑料、硅橡膠、PVC等，形成絕緣層，防止導電體與外界接觸造成漏電、短路、觸電等事故發生的電線叫絕緣導線。

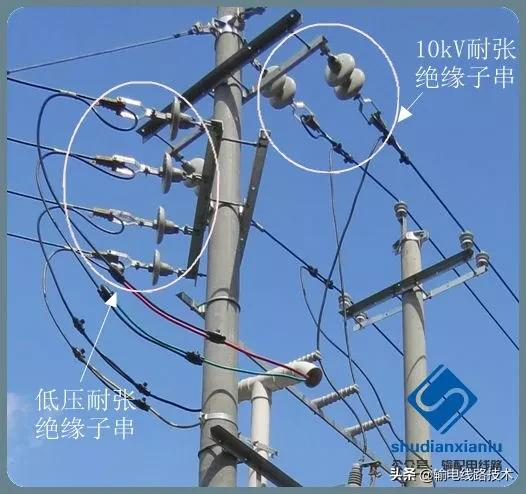

⑧、耐張絕緣子串（金具、絕緣子、絕緣耐張線夾）

耐張絕緣子串是架設輸電線路過程中的重要元件，主要包括陶瓷耐張絕緣子串和復合耐張絕緣子串兩種，它能夠很好地起到將帶電的導線與地面有效隔離開來，并使得各電線保持自身的位置。在輸電線路的運行維護工作中，由于受到各種因素的影響, 絕緣子的損壞不可避免。耐張絕緣子串是當今輸電線路架線最為普遍的產品，配套電力金具一起使用，根據施工需要幾只產品串到一起來達到拉力要求。

⑨、低壓1kV絕緣導線

與⑦相同

⑩、CPV塑料管（配電箱側）

?、CPV塑料管（變壓器側）

橋架作用，將低壓絕緣線從變壓器引至綜合配電箱，然后從綜合配電箱將低壓絕緣線引至出線。

?、（10kV）導線橫擔

橫擔是電線桿頂部橫向固定的角鐵，是桿塔中重要的組成部分，它的作用是用來安裝絕緣子及金具，以支承導線、避雷線，并使之按規定保持一定的安全距離。

?、高壓引下線橫擔

用于安裝瓷橫擔的橫擔。

?、跌落式熔斷器橫擔

用于安裝跌落式熔斷器的橫擔。

?、避雷器橫擔

用于安裝避雷器的橫擔。本圖中還安裝瓷橫擔。

?、變壓器臺擔

用于托變壓器的橫擔。主要原材料為槽鋼。

?、綜合配電箱臺擔

用于托綜合配電箱的橫擔。主要原材料為槽鋼。

?、雙合抱箍

抱箍是用一種材料抱住或箍住另外一種材料的構件.它屬于緊固件，抱箍裝置由箍板、翼板、拉結筋板、螺栓及內襯墊構成。

抱箍有好多種，電纜抱箍，電線桿抱箍，拉線抱箍，吊線抱箍，不銹鋼抱箍都是比較常用的。

一種嵌入式抱箍，它是由左、右兩半片抱箍對合后聯接而成，左、右兩半片抱箍均呈半圓環狀，半圓環兩端向外彎折，各形成一個安裝耳，其特征在于：所述的左半片抱箍一端的安裝耳上開有嵌槽，相應的，與其相配合的右半片抱箍相應端的安裝耳上設置有銷軸，右半片抱箍一端安裝耳上的銷軸嵌入左半片抱箍一端安裝耳上的嵌槽。

?、接地引下線（扁鋼）

接地引下線是連接電氣設備與接地體的金屬導體。如防雷接地引流線。

?、混凝土電桿

混凝土電桿主要由鋼筋和混凝土構成，故又稱之為鋼筋混凝土水泥電桿，其主要在電力、通訊、鐵路、石油等行業中用作架線支柱。
